系統概述

機車艙體式多功能綜合實訓系統由機車司機室、車廂機械間、機車走行部三大部分構成，將機車模擬操作臺、發碼器、感應線圈、機車信號主機、TAX2箱、本/補切換裝置、LKJ、機車電臺、八顯燈等設備以實際連接方式集成在一起，實現了地面模擬、速度信號、壓力信號的通路。通過操作大小閘、司控器等機車控制器件模擬實際的開車操縱，真實再現了列車運行數據在對應的各個壓力表、LKJ顯示器上等機車電務設備的運行場景。

1、司機室安裝設備：模擬操控臺、主控程序、lkj顯示器、機車電臺顯示器、八顯燈。

2、機械間安裝設備：電源柜（可調電源、接線排）、設備柜（機車信號主機、TAX2箱、本/補切換裝置、LKJ監控主機、發碼器、機車電臺）。

3、機車走行部安裝設備：鋼軌、感應線圈、傳感器。

主要功能

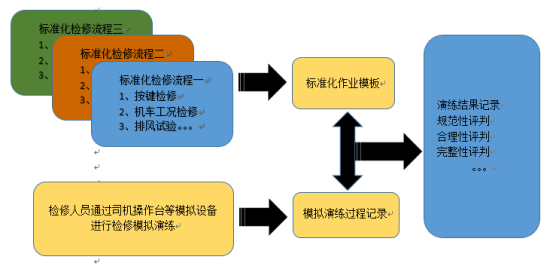

1、標準化作業流程演練及質量分析

將司機室、機械間、走行部等設備的標準化檢修規程通過系統管理的標準化作業維護模塊錄入系統，并對檢修流程的每個步驟與環節進行屬性標記，形成標準化作業演練模板。系統自動記錄檢修人員的檢修作業步驟和順序、檢修時長、檢修步驟、檢修部位、檢修有效性等檢修要素，并對照事先維護到系統中的標準化檢修流程模板進行比對分析，針對檢修人員的演練作業，給出質量分析報告和檢修實作鑒定表。

2、故障排查與診斷檢修

**（考核**）可以依據實際運用情況，自定義的制作模擬故障模板，對電務檢修常見故障在司機室操作臺、機械間、接線柜等模擬設備或系統軟件的模擬電路圖中進行人為設置故障，供檢修人員進行故障排查與診斷檢修演練。提高檢修人員對常見故障排查、診斷和檢修的技能。

3、系統設備狀態顯示及教學

建立機車三維模型，將本系統所涉及到的硬件設備的安裝位置、電路、管路連接等等，以及三維模型的方式顯示在機車模型當中，實現設備安裝位置、安裝方式、連接方式的展示和教學；同時，根據人員的操作，實現電路、管路相關參數的動態變化，便于檢修人員了解設備的組成、安裝位置、工作原理等等。

4、設備運行狀態監測與檢修

**（考核**）依據實際運用情況，在系統軟件模擬設備工作電路圖或流程圖中，對模擬設備運行參數進行人為干預，設置異常的運行數據。檢修人員通過一些監控檢測設備對本系統司機室操作臺、機械間、接線柜等模擬設備的工作狀態和屬性參數進行實時的檢測，及時發現關聯設備、線路元器件工作是否正常，較終排查出故障原因與故障位置。
